Marklin產品說明
一、氣動三片式內螺紋球閥 產品特性
氣動三片式內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
二、氣動三片式內螺紋球閥 主要性能規范
|
公稱通徑DN(mm) |
6-100 |
|||
|
材料\材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
|
球板 |
WCB |
CF8 304 |
CF8M 316 |
|
|
閥桿 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
|
密封圈 |
增強聚四***乙烯 對位聚笨 |
|||
|
填料 |
聚四***乙烯 柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
******類 |
醋酸類 |
|
適用溫度 |
-28℃～350℃ |
|||
|
執行器 |
型號 |
63系列、SW系列 |
||
|
氣源壓力 |
0.4～0.7MPa |
|||
|
三段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型 |
||||

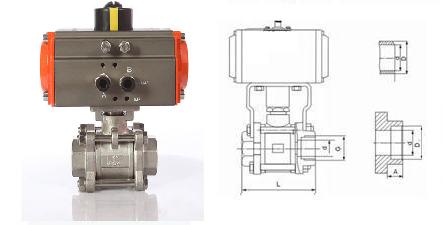

三、氣動三片式內螺紋球閥 主要尺寸及執行器配置情況
|
公稱通徑DN(mm) |
尺 寸 |
|
|||||||||
|
三段式 |
對焊式 |
承插焊式 |
|||||||||
|
G |
L |
d |
L |
d |
D |
L |
d |
D1 |
A |
||
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1-14.3 |
9.5 |
|
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55-17.8 |
9.5 |
|
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7-21.95 |
9.5 |
|
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05-27.3 |
11.1 |
|
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8-34.05 |
12.7 |
|
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55-42.8 |
14.3 |
|
|
40 |
21/2 |
139 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65-48.9 |
15.9 |
|
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1-61.35 |
17.4 |
|
|
65 |
21/2 |
186 |
64 |
193 |
64 |
78 |
|
|
|
|
|
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
|
|
|
|
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
|
|
|
|
