1、PLC輸入輸出接點的連接方式有        方式和        方式。Whedco 78004661 Whedco 78004661

2、S7-200PLC中斷優先級按從高到低的順序是              。

a．I/O中斷        b．通訊中斷        c．定時中斷

3、將編程器內編寫好的程序?qū)懭?/span>PLC時，PLC必須處在        模式。（RUN，STOP）

4、F1-40E是F1系列PLC的            （基本單元，擴展單元）。

5、輸出指令不能用于            映像寄存器。

6、PLC需要通過            電纜與微機連接。

7、AIW0是S7-200 PLC的            ，其長度是           。

8、LDI、AI、ONI等指令中的“I”表示              功能，其執行時從實際輸入點得到相關的狀態值。
二、簡答題（每小題5分，總計20分）
1、 PLC有那些基本編程元件？
2、 可編程序控制器可以應用在哪些領域。

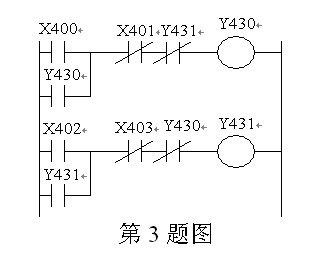

3、 解釋圖示程序中的Y430輸出和Y431輸出之間的關系。與X400并聯的觸點Y430實現什么功能？
4、 圖示程序框?qū)崿F(xiàn)什么功能？各端口的作用是什么？

三、編程練習（每小題10分，總計20分）
1、在按下按鈕X400(I0.0)后Y430(Q0.0)變?yōu)椤?”狀態并保持，X401輸入3個脈沖后[用C466(C1)計數]T451(T37)開始定時，5s后Y430(Q0.0)變?yōu)椤?”狀態，C466(C1)被復位，在PLC執行用戶程序時C466(C1)也被復位。設計梯形圖。

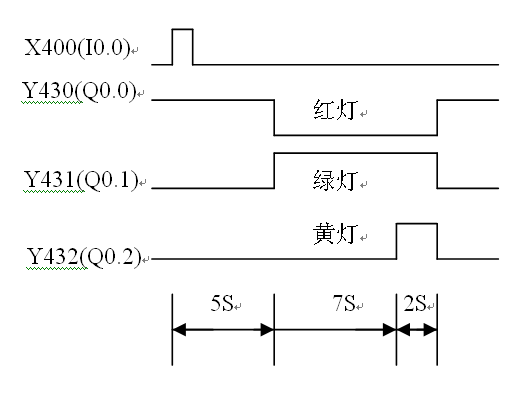

2、 根據圖示信號燈控制系統的時序圖設計出梯形圖。

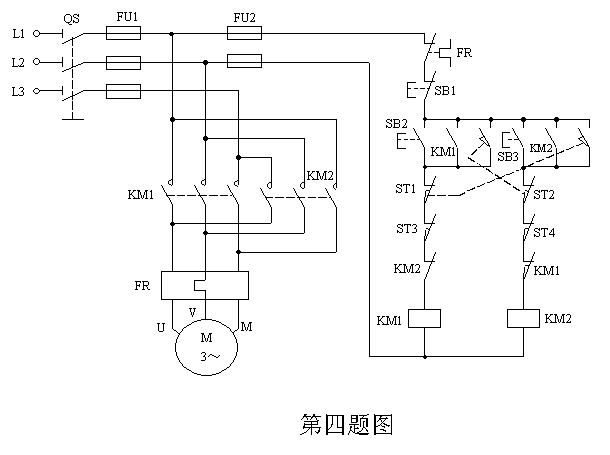

四、將圖示的自動往復循環繼電器控制改造為PLC控制（畫出接線圖及程序梯形圖，寫出指令表程序。20分）。（實現的功能為：啟動后，工作臺自動往返，F(xiàn)R是熱繼電器）

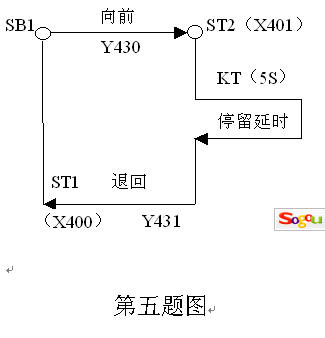

五、根據給出的工序流程圖，設計PLC控制（畫出接線圖及程序梯形圖，20分）。（實現的功能為：無進給切削控制）
